称重控制器 皮带秤称重控制器（俗称皮带秤仪表/皮带秤显示器/皮带秤称重控制器）

产品名称:称重控制器

规格型号：TH2105型

产品简介

特色的电子标定功能，操作者只需按键操作，系统便可自动校准，可代替物料标定，也可用于检查标定期间皮带的稳定性；

适应范围

徐州天衡TH2105型称重控制器是用于ICS-14A电子皮带秤、ICS-17A电子皮带秤、ICS-17B电子皮带秤、ICS-20A电子皮带秤、ICS-20B电子皮带秤的动态显示流量、累计吨位重量、速度信号反馈等功能。

工作原理

称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。

称重控制器的组成

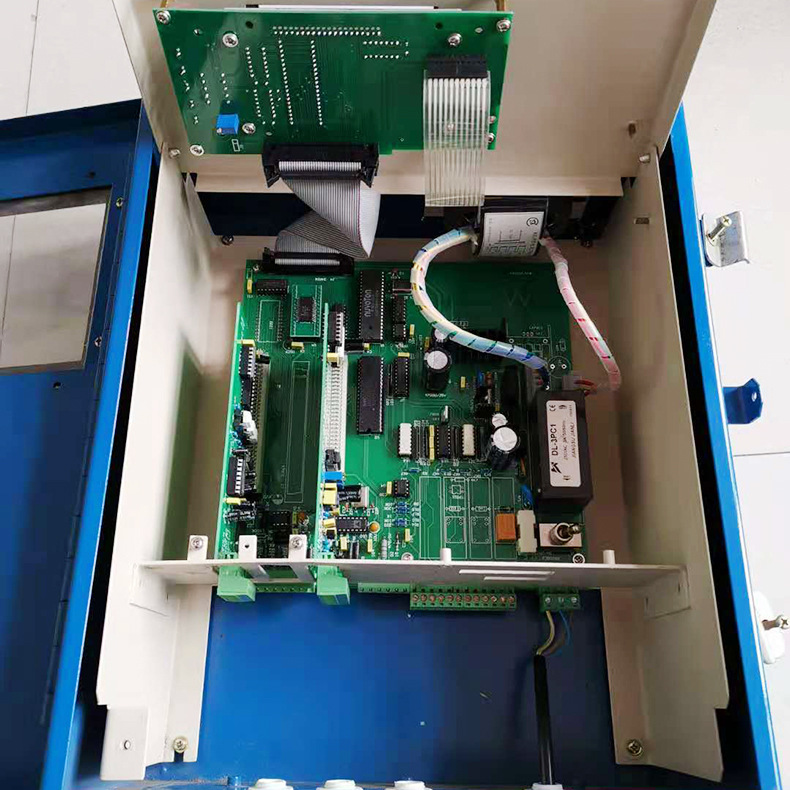

TH2105型称重控制器由五部分组成：

2105型称重主板组件，电流反馈板组件，通讯板组件，显示屏组件，供电组件。

技术参数及特点

全数字化操作，在处理积分与累加方面具有无漂移稳定性；

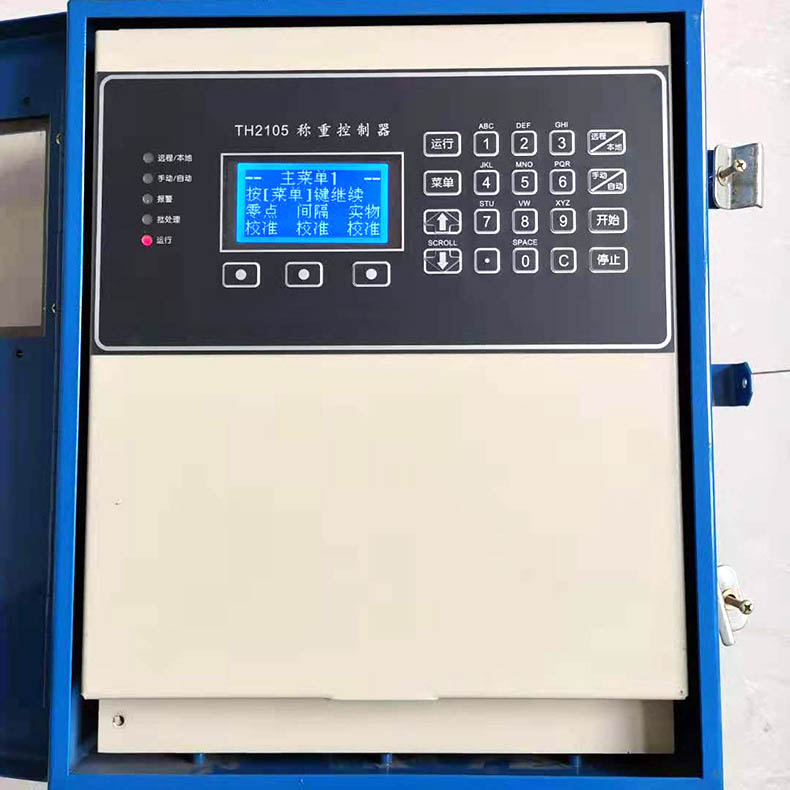

所有的数据、指令均在面板操作、按键输入、简捷、方便；

具有自动调零、自动调间隔、自动诊断、停电保持数据等功能；并具有可选的自动零点跟踪功能；

特色的电子标定功能，操作者只需按键操作，系统便可自动校准，可代替物料标定，也可用于检查标定期间皮带的稳定性；

可选择挂码、链码、实物等多种校验方式；

壁挂式和嵌入式机壳可选，机壳封闭，具有防水、防尘、防腐蚀等性能；

远传计数功能（可选），可外接机械或电子式计数器；

多点显示功能（可选），在不同地点观察同一皮带秤的运行情况；

电流输出接口（可选），可输出与流量成正比的0-20mA或4-20mA电流；

通讯接口（可选），标准RS-232、RS-485C接口；

打印接口与打印机（可选）：

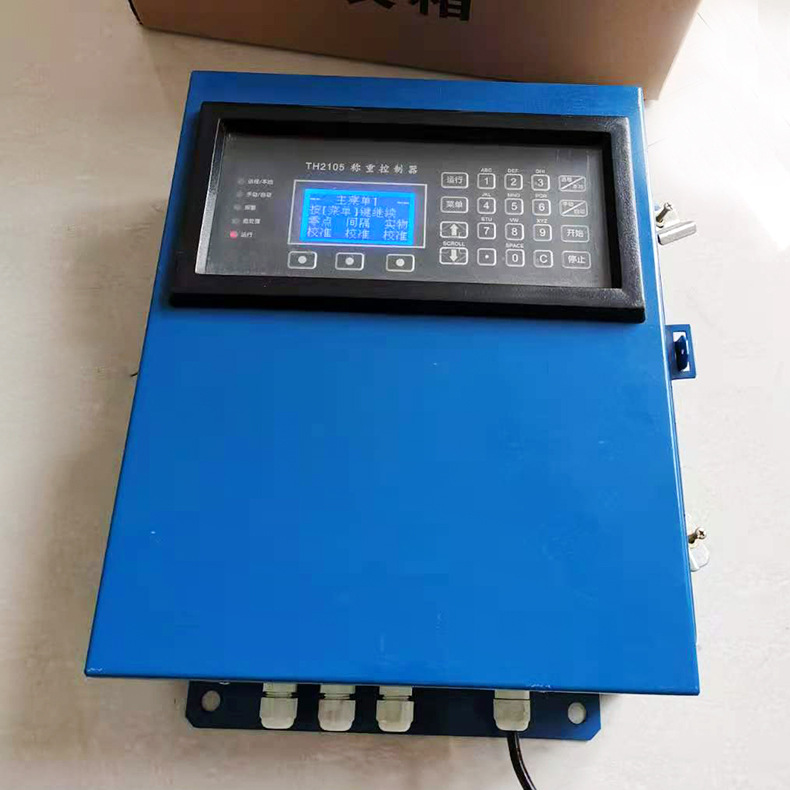

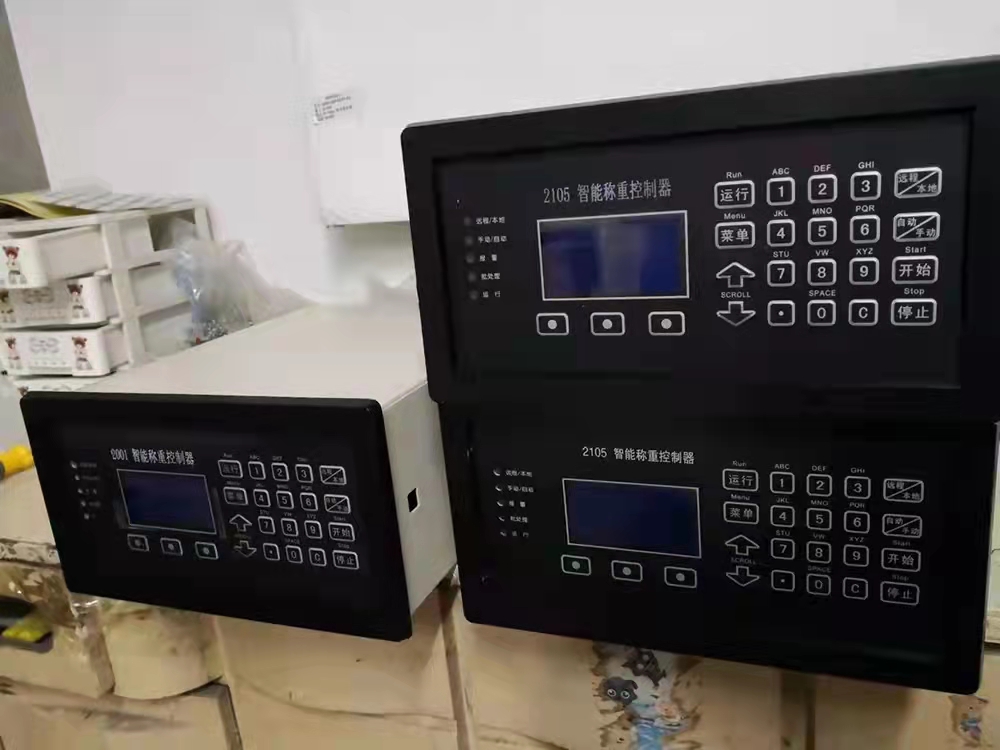

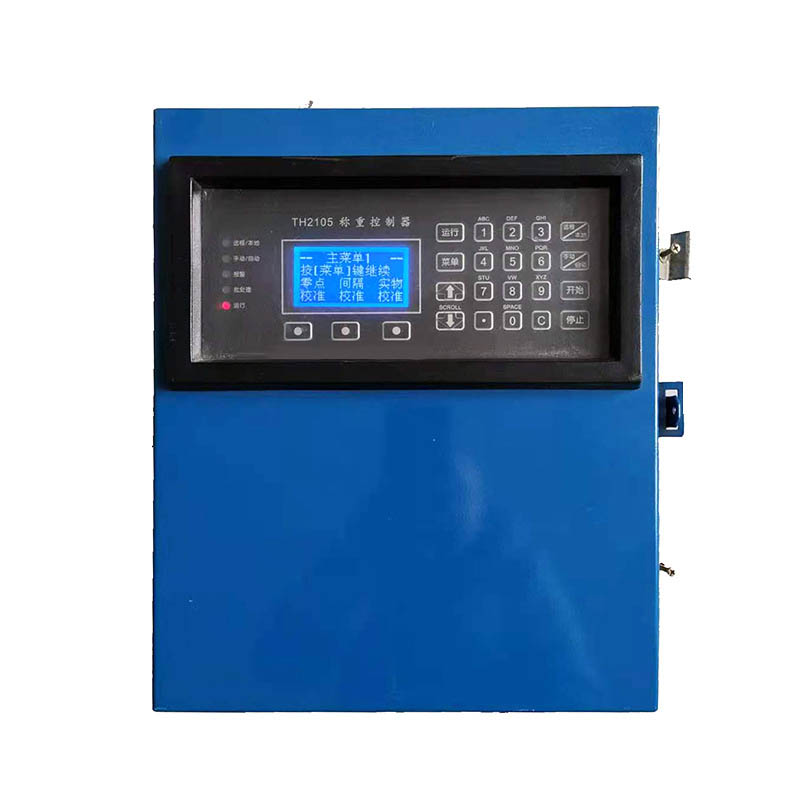

外型：壁挂式和嵌入式

工作条件和安装条件

环境温度：

     机械：-20℃～50℃

     仪表：-20℃～40℃

电源电压：220/380VAC（±10%、-15%）、50HZ（±2%）
